ВВЕДЕНИЕ
Комплект противовыбросового оборудования с проходом стволовой части 350 мм на давление 70 МПа с обвязкой, станцией СГП, блоком дросселирования и глушения и сепаратором газосодержащего бурового раствора, далее по тексту — оборудование.
1 НАИМЕНОВАНИЕ, НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1 Оборудование, предназначается для герметизации устья нефтяных и газовых скважин в процессе их строительства (бурения, расширения, крепления, разбуривания, спуска и подъема колонн труб различного назначения и др.) с целью обеспечения безопас¬ного ведения работ, предупреждения выбросов и открытых фонтанов, охраны недр и окру-жающей среды.
1.2 Оборудование предназначено для работы в макроклиматических районах с уме¬ренным климатом (от минус 45 °С до плюс 40 °С) на ме-сторождениях с содержанием сероводорода менее 6%.
1.3 В части воздействия механических факторов внешней среды оборудование должно обеспечивать работу по группе механического исполнения М3.
2 ОБЩИЕ ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ
2.1 Основные характеристики оборудования: Условный проход стволовой части, мм: 350
Условный проход манифольда, мм: 80
Рабочее давление, МПа: 70
Характеристика скважинной среды: Буровые растворы, нефть, газ, га-зоконденсат, пластовый флюид с объемным содержанием H2S и СО2 до 6% (К2 по ГОСТ 13862-90)
Диапазон температур окружающей среды:
при работе от минус 45 °С- до 40 °С
при хранении от минус 50 °С
2.2 Комплект условно разделен на две группы:
— блок ПВО (щит отбойный, СГП, блоком дрос¬селирования и глушения);
— комплект противовыбросового оборудования (350х70 с обвязкой и сепара¬тором газосодержащего бурового раствора.
2.3 Комплект поставки оборудования должен включать:
— быстроизнашивающиеся и запасные части согласно заводу изготовителю, либо согласовать с заказчиком
— инструмент и принадлежности для ремонта и обслуживания оборудования;
2.4 Изготовитель должен обеспечить обучение персонала для сборки, монтажа, вво¬да в эксплуатацию, эксплуатации и ремонта.
3 ПРЕВЕНТОР КОЛЬЦЕВОЙ (УНИВЕРСАЛЬНЫЙ) (FH)
3.1 ПУГ FH имеет сферический уплотнитель.
3.2 Обогрев ПУГ осуществляется подачей теплоносителя через корпус превентора в камеру обогрева, прилегающую к уплотнителю.

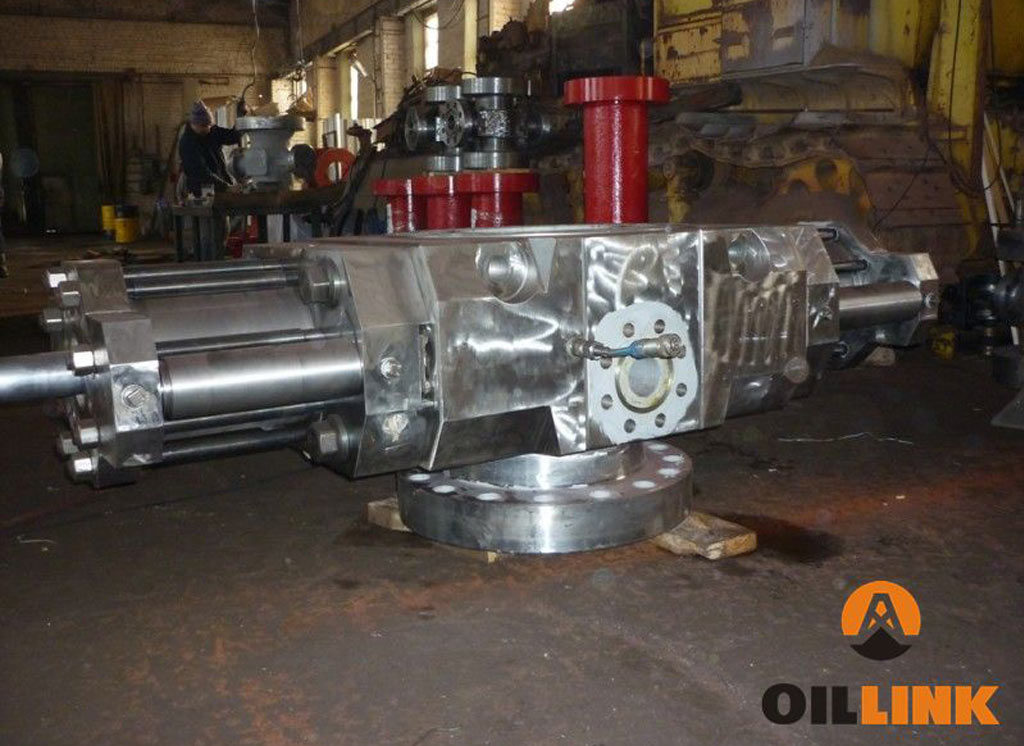

4 ПРЕВЕНТОР ПЛАШЕЧНЫЙ ГИДРАВЛИЧЕСКИЙ СДВОЕННЫЙ (2FZ)
4.1 2FZ превентор выполнен из единого литого корпуса.
4.2 Обогрев превентора 2FZ осуществляется подачей теплоносителя через корпус превентора в камеру обогрева.
4.3 Подвод рабочей жидкости к гидроцилиндрам привода превентора осуществ¬ляется по каналам в корпусных деталях или по трубопроводам.
4.4 Уплотнители плашек изготовлены из материала на основе эла-стомеров и позволяют производить работы с незамерзающими буровыми растворами при низких температурах до минус 40 °С без обогрева. Срок хранения уплотнителей плашек в складских условиях — не менее 10 лет.
4.5 Уплотнения штока изготовлены из материала на основе эластоме-ров, обеспечивающих длительный срок службы.
5 КАТУШКИ И КРЕСТОВИНЫ
5.1 Катушки надпревенторные, переходные и дистанционные, а так же крестовины устьевые изготавливаются из отливок или поковок.
5.2 Боковые отводы крестовин бесфланцевые.
6 МАНИФОЛЬД ПРОТИВОВЫБРОСОВОГО ОБОРУДОВАНИЯ (МПО)
6.1 МПО состоит из:
— блока глушения;
— блока дросселирования;
— задвижек (коренных) с гидравлическим приводом;
— фланцевых соединений (напорных);
— фланцевых соединений низконапорных (выкидов);
— фланцев продувочных с кранами (вентилями) высокого давления;
— фланцевых тройников с буфером или кованых угольников;
— стоек с регулируемой высотой крепления фланцевых соединений и комплектом хомутов и гаек.
6.2 Блоки глушения и дросселирования (входит в состав блока ПВО) имеют выходные фланцы с компенсаторами, позволяющими производить сборку с напорными и выкидными фланцевыми соединениями при произвольном положении шпилечных отвер¬стий на фланцах.
6.3 Напорные фланцевые соединения изготовлены из трубы 108×14 мм с фланцами 80×70. Выкиды изготовлены из трубы 89×4,5 мм с фланцами 80×14.
6.4 Выкидные линии опрессовываются на давление 10 МПа.
7 СТАНЦИЯ ГИДРОПРИВОДА ПРЕВЕНТОРОВ (FKQ 640-6)
7.1 СГП (входит в блок ПВО) для дистанционного управления частями противовыбросового оборудования состоит из:
— насосно-аккумуляторной станции с основным пультом управления;
— выносного пульта (дублера);
— магистралей для обеспечения соединений насосно-аккумуляторной станции с выносным пультом управления и гидроприводными частями оборудования.
7.2 СГП имеет аварийный дублирующий привод (ручной) для управления оборудованием при отключении электроэнергии.
7.3 СГП обеспечивает подачу номинального объёма гидравлической жидкости, необходимого для закрытия-открытия-закрытия всех гидравлически управляемых составных частей оборудования.
7.4 СГП оснащена устройствами, позволяющими компенсировать из-менение объёма и давления рабочей жидкости при протаскивании через ПУГ труб с замковыми соединениями.
7.5 Магистрали обогрева от СГП до превенторов имеют теплоизоля-цию.
7.6 СГП обеспечивает безопасную эксплуатацию наличием в ее системе управления автоматизированных устройств поддержания заданных режимов работы, сигнализации и блокировки:
— датчиков давления в гидросистеме;
— датчика уровня рабочей жидкости в баке;
— датчика температуры рабочей жидкости в баке;
— аварийной звуковой сигнализации.
7.7 СГП обеспечивает экологическую безопасность за счет применения в соединительных магистралях рукавов высокого давления с быстроразъемными соединениями с обратными клапанами, исключающими утечку масла в окружающую среду при стыковке и расстыковке трубопроводов.
7.8 Основной пульт укомплектован гидрораспределителями стыко-вого монтажа и позволяет их индивидуальную замену, без какой бы то ни было дополни¬тельной разборки пульта.
7.9 При нахождении СГП в дежурном режиме (закрытие-открытие гидроприводных частей оборудования не производится), частота автоматического включения гидрона¬соса для подзарядки ПГА, необходимой для компенсации падения давления, связанного с утечками и перетечками в гидросистеме СГП, — не чаще, чем один раз в 24 часа.
8 БЛОК-ПВО
8.1 В блок ПВО входят: металлический контейнер блока ПВО с отбойным щитом, блоки глушения и дросселирования, и станция гидропривода превенторов (СГП). Блок ПВО, имеет единые для контейнеров буровой установки размеры (длина х ширина х высота): 12000x3000x2860 мм.
Блок ПВО разделен на две части: в одной части, не укрытой длинной 2920 мм располагается щит отбойный, а во второй длинной 9080 мм блок глушения и дросселирования и насосно-аккумуляторная станция. Вторая часть контейнера утеплена сэндвич панелями толщиной 80 мм. В крыше укрытого отсека допускается наличие люков для монтажа, демонтажа и обслуживания гидроаккумуляторов.
Масса блока со смонтированным оборудованием не превышает 24т.
Эскиз блока ПВО приведен в приложении 1.
8.2 Контейнер блока ПВО включает в себя следующие сборочные единицы:
— цельносварной несущий каркас, изготовленный из квадратного проката 160x160x8 (для основных балок) и 120x60x7 (для раскосов);
— в конструкции контейнера предусмотрены узлы строповки и места крепления при транспортировке, механическая прочность контейнера допускает возможность его подъёма и перемещения подъёмно-транспортными средствами и транспор¬тировку водным, автомобильным и железнодорожным транспортом совместно с размещён-ным в нём оборудованием за верхние места строповки.
— теплоизоляцию несущего корпуса: стены и крыша каркаса теплоизолируются трехслойными панелями толщиной 80 мм.
— технологические и монтажные проемы для монтажа оборудования;
— входные двери (устройство дверей содержит тепло-звукоизоляцию и уплотнение притворов);
8.3 Блок ПВО имеет съемные люки в крыше, позволяющие производить грузоподъёмные операции с блоками глушения и дросселирования и насосно- аккумуляторной станцией, а также их составными частями.
8.4 Блок ПВО оснащен местами для установки узлов крепления тен-тового укрытия и инструментальной площадки для хранения бурового инструмента. Эскизы мест крепления приведены в приложение 1. На¬грузка, места установки и конструкция мест для установки узлов крепления должны быть уточнены изготовителем в процессе разработки рабочей документации у заказчика.
8.5 Обогрев отсека с насосно-аккумуляторной станцией (СГП) осуществ¬ляется за счет подогрева рабочей жидкости в баке. Обогрев отсека с блоками глушения и дросселирования осуществляется радиатором парового отопления.
8.6 Отбойный щит должен иметь размеры не менее (ширина х высота) 2000×2000 мм и быть выполнен из листовой стали толщиной не менее 5мм.
9 СОСТАВ КОМПЛЕКТА ПРОТИВОВЫБРОСОВОГО ОБОРУДОВАНИЯ 350х70
Состав оборудования приведен в таблице 1, количество фланцевых соединений, угольников и наличие дистанционных катушек может быть изменено в зависимости от про¬водки трасс линий выкидов и линии сепаратора.
Таблица 1
