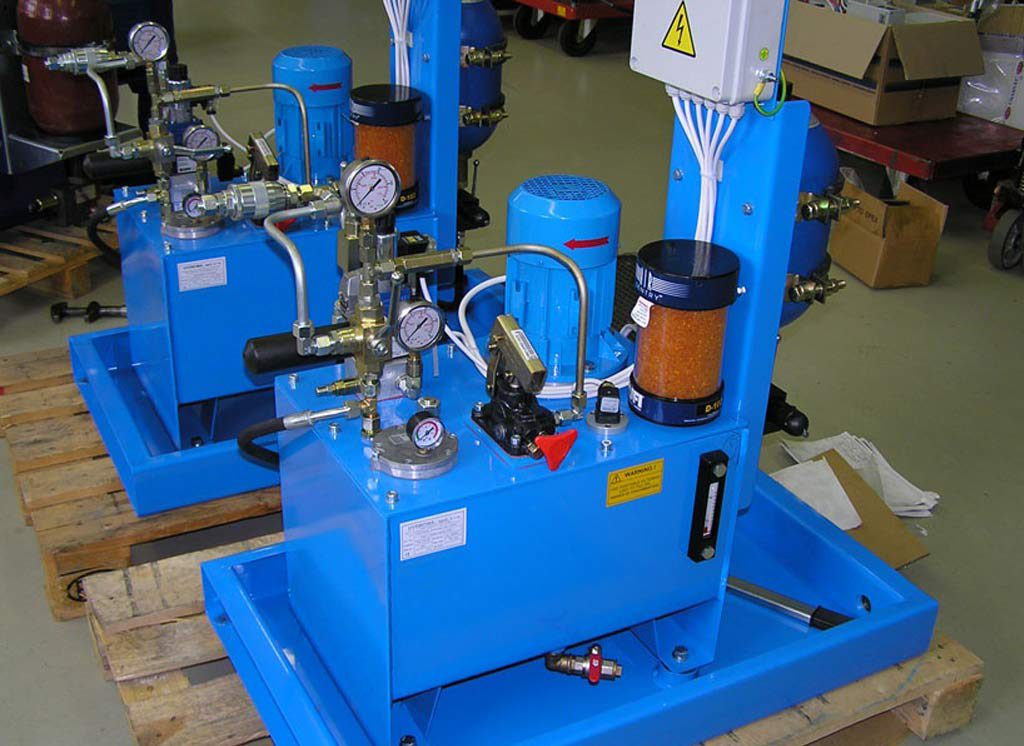

I. Общее описание:
Гидроэнергетическая станция YD-160 является самостоятельной полной гидроэнергетической установкой, состоит из взрывозащищенного электроподогревателя, масляного насоса, контрольного клапана, бака, электродвигателя, масляного фильтра, приборов, камеры тепловой защиты и т.д. Она обладает простой конструкцией, удобным управлением, высоким рабочим давлением, большим отводным расходом, высокой эффективностью, стабильной характеристика и другим преимуществом.
Данная гидроэнергетическая станция является необходимым гидроэнергетическим блоком, в основном предназначена для энергетических клещей щемла, энергетических клещей втулки, гидравлического хомута, гидравлической вспомогательной лебедки и другое механическое оборудование проема скважины.
II. Технические характеристики YD-160:
Номинальное давление 16 MPa
Максимальное давление 20 MPa
Максимальный расход 120 L/min
Емкость действия 506 L
Габарит бака 1700X1200X1150 mm
Тип масляного насоса 160SCY14-1BF
Тип электродвигателя YB2250M-6
Мощность 37kw
Тип сердечника высокого давления ZU-H250-20F
III. Конструкция и рабочий принцип
Конструкция и рабочий принцип смотрите на рисунке.
1. Масляной насос является переменным ручным плунжерным насосом, электродвигатель приводит вращение наносного вала с помощью упругой муфты. Когда плунжерный насос вращается, откачивающая полость масляного насоса постепенно образуется, под действием атмосферы масляная жидкость течет в откачивающую полость.
Плунжерное цикличное движение отводит гидросмесь, течет в систему магистрали. Данный насос можно регулировать расход.
2. Контрольный клапан является сливным клапаном высокого давления YF-B20, регулированное давление—номинальное давление 16 MPa. Когда рабочее давление в системе магистрали превысило16 MPa, масло высокого давления открывает сливной клапан, чтобы часть масляной жидкости отводит в бак, и ограничено давление системы ниже регулированного давления для обеспечения безопасности системы.
IV. Обслуживание гидростанции, замечания:
(1) Использование и настройки бака
1) Тщательно проверить целостность вида гидравлической станции, довернуть внешние элементы и принадлежности, чтобы предотвратить ослабить при погрузке, выгрузке и транспорте.
2) Перед использованием расходный циферблат плунжерного насоса регулирован в пределы 6-8, в то время расход составляет 96l/min-128l/min. В этих пределах довернуть нижние гайки ручки (обычно регулировать во время выпуска).
3) Перед включением плунжерного насоса регулирован сливной клапан в минимальное положение.
4) При включении электродвигателя следует нажать выключатель запуска электродвигателя, проверить согласование направления вращения электродвигателя и насоса, (в циферблате направление часовой стрелки –положительное вращение, обратное направлении часовой стрелки—обратное вращение). В случае согласования электродвигатель официально запускает, в случае несогласования снова изменить направление соединения.
5) Сливной клапан предназначен для управления давлением системы. Перед включением насоса сливной клапан регулирован в ноль. После запуска насоса медленно вращать ручку сливного клапана, в то время стрелка в манометре направлена с 0 в 16 MPa, данное давление—рабочее давление системы. Когда отсчет в манометре 20 MPa—максимальное давление системы (обычно не предлагает регулировать давление системы в 20MPa).
(2) Обслуживание и замечания
1) Выбрать вентиляционное место от механического проема скважины не более 10 метров для установки энергетической станции (управляемая коробка, использованная бурильщиком для управления данной установкой, находится от энергетической станции не более 10 метров).
2) Для рабочей среды данной гидроэнергетической станции выбрано износостойкое гидравлическое масло 30-40# с маленьким изменением от температурного влияния и высокой противоопасностью, зимой на севере выбрано износостойкое гидравлическое масло 20#.
3) Масляная температура для нормальной работы в пределах 10°C-55°C, максимальное повышение температуры не должно превысить 45°C , максимальная температура не должна превысить75°C. В случае слишком высокая температура масла использовать необходимо после охлаждения масла. Если масляная температура слишком низкая, запрещается прямо работать, нужно принять меры отогревания.
4) Надо поддерживать уровень бака в верхней половине указателя уровня масла, чтобы предотвратить пустое всасывание масляного насоса. Надо сохранить чистоту масла, обычно очистить масляный фильтр один раз по каждому 2 месяцам, очистить бак одни раз по каждому полугоду, одновременно поменять свежее масло.
5) При выпуске данной гидроэнергетической станции запрещается повысить регулированное давление по желанию. (Обычно давление система составляет 16 MPa, если давление системы превысил 20 MPa, уплотнительная манжета в гидравлических элементах легко испорчена.)
6) Осмотреть и ремонтировать данную гидроэнергетическую станцию один раз по каждому полугоду. При сборке разная кинематическая пара должна двигать ловко, нет никакого локального препятствия.
V. Общепринятые неисправности и устранение:
Неисправности | Основная причина | Способ устранения |
Насос не откачивает масла | 1.Направление вращения электродвигателя неправильно. | 1. Изменить направление вращения электродвигателя. |
Насос не откачивает масла | 2.Уровень масло в баке слишком низкий. | 2. Заливать масло в указательное место уровнемера. |
Насос не откачивает масла | 3.Откачивающий фильтр заделан. | 3.Поменять фильтровый сердечник. |
Насос не откачивает масла | 4.Масляная вязкость слишком высокая. | 4.Поменять гидросмесь вязкости с низкой степенью или отогревать. |
Давление не хватает | 1.Регулированное знание сливного клапана слишком низкое. | 1.Регулировать сливной клапан. |
Давление не хватает | 2. Сливной клапан испорчен. | 2. Ремонтировать или менять уплотнительный элемент. |
Давление не хватает | 3. Разъем ослаблен или уплотнительный элемент испорчен, утек. | 3. Закрепить разъем или поменять уплотнительный элемент. |
Давление не хватает | 4. Манометр испорчен или заделка затухающего отверстия привела к искажению отражения давления. | 4. Проверить и поменять. |
Давление не хватает | 5. Между маслораспределительным кольцом и корпусом масляного насоса есть загрязнение или закрепленный штырь маслораспределительного кольца установлен плохо, соединение маслораспределительного кольца с корпусом цилиндра плохое. | 5. Демонтировать масляный насос, очистить разную кинематическую пару, снова собрать детали. |
Расход не хватает. | 1. Утечка в разных местах привела к недостаточному расходу. | 1. Закрепить разъем, поменять уплотнительный элемент. |
Расход не хватает. | 2. Гидравлическое давление слишком низкое, масляный насос не может откачать масло. | 2. Добавить масло. |
Расход не хватает. | 3.Плунжерный насос испорчен. | 3.Демонтировать масляный насос, очистить разную кинематическую пару, снова собрать. |
Шум плунжерного насоса слишком большой. | 1. Уровень бака слишком низкий. | 1. Наливать масло до указанного места уровнемера. |
Шум плунжерного насоса слишком большой. | 2. Откачивающий масляный фильтр заделан. | 2. Поменять сердечник. |
Шум плунжерного насоса слишком большой. | 3. Откачивающая трубка утекла. | 3. Ремонтировать откачивающую трубку. |
Шум плунжерного насоса слишком большой. | 4. Температура масла слишком низкая. | 4. Включить подогреватель электродвигателя. |
Шум плунжерного насоса слишком большой. | 5. Масляная вязкость слишком высокая или в гидросмести имеет большое количество пены. | 5. Поменять гидросместь с низкой вязкостью. |
Система перегрета. | 1. Масло внешнего механического оборудования слишком мало или на холостом ходу не выгружена. | 1. Должно избегать данного режима. |
Система перегрета. | 2. Масляная вязкость слишком высокая. | 2. Снизатьмсляную вязкость. |
Система перегрета. | 3. Обратное давление слишком высокое или фильтр обратного масла заделан. | 3. Ремонтировать обратный трубопровод или менять сердечник фильтра обратного масла. |
Масло загрязнено. | 1. Масло просрочено. | 1. Поменять свежее масло. |
Масло загрязнено. | 2. В долгой высокой температуре масло портилось. | 2. Поменять свежую смазку. |
Масло загрязнено. | 3. Сердечник фильтра испорчен. | 3. Поменять сердечник фильтра и провести циркуляцию с низким давлением. |
VI. Перечень быстроизнашивающиеся запчасти
Номер | Код | Название | Стандарт | Примечание |
1 | ZU-H250X20F | Фильтровый сердечник | Предназначен для масляного фильтра ZU-H250X20F | |
2 | JB/ZQ4224-97 | Кольцо О-образное | 115X3.1 | Предназначен для масляного фильтра ZU-H250X20F |
3 | JB/ZQ4224-97 | Кольцо О-образное | 50X3.1 | Стык клапанной платы с масляным фильтром |
1. Oil Tank
No. | Description | Part No. | Unit | Qty per set |
1 | Oil-filling cover M90*2 | 04.07-01M | pcs | 1 |
2 | Hole plate | 04.07-02M | pcs | 1 |
3 | Hole elastic ring90 | GB893.1-1986 | pcs | 1 |
4 | Tank cover | 42.03.00A | pcs | 1 |
5 | Bolt M12*25 | GB5781-1986 | pcs | 22 |
6 | Gasket for Tank cover | 04-09M | pcs | 1 |
7 | 90°elbow Rc2″ | GB3289.2-1982 | pcs | 1 |
8 | Pump-in pipe | 04-25M | pcs | 1 |
9 | Oil tank | 04.01.00M | pcs | 1 |
10 | Liquidometer | YWZ-150T | pcs | 1 |
11 | Bolt for Liquidometer | pcs | 2 per kind,as one set with Liquidometer | |
12 | Seal gasket for Liquidometer | pcs | 2 per kind,as one set with Liquidometer | |
13 | Bolt M8*30 | GB5781-1986 | pcs | 4 |
14 | Bolt M10*25 | GB5781-1986 | pcs | 4 |
15 | Heat-exchanger cover | 04-11M | pcs | 4 |
16 | Bolt M16*35 | GB5781-1986 | pcs | 4 |
17 | Out flange for filter | 04-18M | pcs | 1 |
18 | Paper filter | ZU-H250*20FS | pcs | 1 |
19 | Pump valve plate | 42.04.00 | pcs | 1 |
20 | Bolt M16*90 | GB70-85 | pcs | 4 |
21 | Return hose | F32.08.00 | set | 1 |
22 | Relief valve | YF-B20HS | pcs | 1 |
23 | Bolt for Relief valve M16*85 | GB70-85 | pcs | 4 |
24 | Pipe plug 40 | GB3289.2-1982 | pcs | 2 |
25 | Pump-in junction pipe | 04-34M | pcs | 1 |
26 | Spacer | 04-33M | pcs | 1 |
27 | Bolt M12*25 | GB5781-1986 | pcs | 8 |
28 | Upper gland | 04-31M | pcs | 1 |
29 | Cotter pin 6.3*60 | GB91-86 | pcs | 1 |
30 | Nut M30*2 | GB6179-1986 | pcs | 1 |
31 | Washer 30 | 04.07-13M | pcs | 1 |
32 | Filter bottom | 04.07-12M | pcs | 1 |
33 | Oil cartridge bottom | 04.07-11M | pcs | 1 |
34 | Oil cartridge | 04.07-10M | pcs | 1 |
35 | Screw M10*20 | GB67-85 | pcs | 8 |
36 | Cover | 04.07-14MA | pcs | 1 |
37 | Ball head | 42-08 | pcs | 1 |
38 | Nut | 01.08.05-01M | pcs | 1 |
39 | 90°elbow Rc1″ | GB3289.2-82 | pcs | 2 |
40 | Tubular | 04-35M | pcs | 1 |
41 | Adapter | 42-12 | pcs | 1 |
2. Pump Assembly
No. | Description | Part No. | Unit | Qty per set |
1 | Pipe union 50 | GB3289.2-1982 | set | 1 |
2 | Pipe union 50 | GB3289.2-1982 | set | 1 |
3 | Pipe union 50 | GB3289.2-1982 | set | 1 |
4 | Screw M20*45 | GB70-85 | pcs | 8 |
5 | Pump-in union | 04-30M | pcs | 1 |
6 | Leakage pipe | 04.10.00M | set | 1 |
7 | Leakage joint | 04-04M | pcs | 1 |
8 | Washer set 18 | JB982-77 | pcs | 1 |
9 | Plunger pump | 160SCY14-1BF | pcs | 1 |
10 | Pressure ball head | 04-21M | pcs | 1 |
11 | Pump brace | pcs | 1 | |
12 | Bolt M16*85 | GB70-85 | pcs | 6 |
13 | Coupling | GB4323-1984 | set | 1 |
14 | Frame-proof motor | YB250M-6-B3 | set | 1 |
15 | Nut M24 | GB6170-86 | pcs | 8 |
16 | Washer 24 | GB93-87 | pcs | 8 |
17 | Bolt M24*100 | GB37-1988 | pcs | 8 |
18 | L elbow | 41.01.00 | set | 1 |
